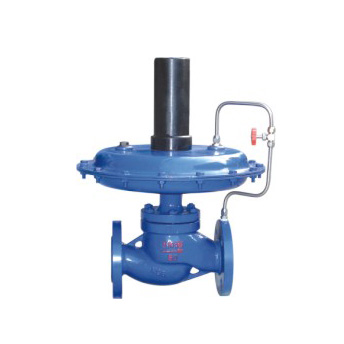

名稱：ZZV自力式微壓調節閥
屬性：自力式壓力調節閥
HCB Cv3000系列調節閥主要技術參數
● 閥體
|
HCB Cv3000列調節閥閥體型式 |
直通單座鑄造球型閥 |
|
|
公稱通徑 |
32、40、50、65、80、100、125、150、200、250、300、350mm |
|
|
公稱壓力 |
ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa |
|
|
連接型式 |
密封面型式 |
FF、RF、RJ、LG、MFM |
|
法蘭標準 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
|
|
焊接標準 |
嵌接焊SW(40~50mm) 對接焊BW(65~350mm) |
|
|
材料 |
鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等 |
|
|
上閥蓋 |
常溫型 |
-17～+230℃ |
|
伸長I型 |
-45～-17℃、 +230～+566℃ |
|
|
伸長Ⅱ型 |
-100～-45℃ |
|
|
伸長ⅢI型 |
-196～-100℃ |
|
|
壓蓋型式 |
螺栓壓緊式 |
|
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 |
|
● HCB Cv3000系列調節閥閥內件
閥芯形式 壓力平衡式閥芯
流量特性 等百分比特性、線性特性
材料 不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
● 執行機構
|
執行器型式 |
HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構 |
|
膜片材料 |
乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布 |
|
彈簧范圍 |
20~100、80~240KPa |
|
供氣壓力 |
140~400KPa(HA型)、400~500KPa(VA6型、VP型) |
|
氣源接口 |
RC1/4"(HA、VA型)、RC3/8"(VP型) |
|
環境溫度 |
-30~+70℃ |
|
作用形式 |
氣-關式或氣-開式 |
|
可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
■ 主要性能指標
|
泄漏量 |
金屬閥座 |
小于閥額定容量的0.5%，符合ANSI B16.104-1976 II級 |
|
回差 |
帶定位器 |
小于全行程的1% |
|
不帶定位器 |
小于全行程的3% |
|
|
基本誤差 |
帶定位器 |
小于全行程的±1% |
|
不帶定位器 |
小于全行程的±5% |
|
|
— |
注：采用標準的V型聚四氟乙烯填料 |
|
|
可調范圍 |
50：1 |
|
■ Cv值和行程
● 高容量閥芯(%C、LC、%T、LT)
|
公稱通徑 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
|
閥座直徑 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
|
|
|
Cv值 |
等百分比特性 |
20 |
30 |
50 |
85 |
125 |
200 |
320 |
420 |
700 |
820 |
|
|
|
線性特性 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
額定行程 |
25 |
38 |
50 |
75 |
100 |
|
|
||||||
● 高精度流量特性閥芯(%CF、LCF、%TF、LTF)
|
公稱通徑 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||||||||||||||||
|
閥座直徑 |
25 |
32 |
25 |
32 |
40 |
32 |
40 |
50 |
40 |
50 |
65 |
50 |
65 |
80 |
65 |
80 |
100 |
80 |
100 |
125 |
100 |
125 |
150 |
125 |
150 |
200 |
|
額定Cv值 |
11 |
17 |
11 |
17 |
24 |
17 |
24 |
44 |
24 |
44 |
68 |
44 |
68 |
99 |
68 |
99 |
175 |
99 |
175 |
275 |
175 |
275 |
360 |
275 |
360 |
650 |
|
流量特性 |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
|
額定行程 |
25 |
38 |
50 |
75 |
||||||||||||||||||||||
